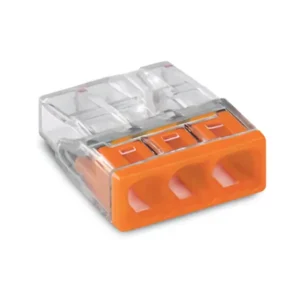

2273-203 – WAGO Instalacioni konektor

WA-2273-203 – WAGO COMPACT PUSH WIRE® spojnica, 3-polna za pune provodnike 0,5–2,5 mm² (450 V / 24 A, T60) je kompaktno “push-in” rešenje za brzo i sigurno grananje/razvod u razvodnim kutijama. Model je namenjen isključivo za pune (solid) bakarne vodiče u opsegu 0,5–2,5 mm², sa nazivnim vrednostima 450 V / 24 A i obeležjem T60 (okolina do +60 °C; kontinuirano do ~+105 °C). Prozirno kućište sa narandžastim poklopcem omogućava brzu vizuelnu kontrolu pravilnog umetanja vodiča.

Ugradnja je jednostavna i bez alata: oguliš provodnik na oko 11 mm i utisneš ga do graničnika – opružni mehanizam obezbeđuje stabilan kontakt sa niskim kontakt-otporom. Kompaktan format štedi prostor u skučenim kutijama; tipične dimenzije su približno D 16,7 mm × Š 14 mm × V 5,8 mm, što olakšava slaganje više spojnica i uredan raspored vodova.

Ključne prednosti

• 3-polno grananje punih vodiča u jednoj tački spoja – idealno za rasvetne i utičničke krugove.

• PUSH WIRE® ugradnja bez alata – oguli 11 mm, utisni i gotovo; brže i urednije u odnosu na klasične klemne.

• Nazivno 450 V / 24 A, T60 – usklađeno sa tipičnim zahtevima zgradarskih AC instalacija.

• Prozirno telo + narandžasti poklopac – vizuelna potvrda ogoljenja i potpunog umetanja provodnika.

• Kompaktne mere – bolje iskorišćenje prostora i lakše pozicioniranje u kutiji.

Tipične primene

• Grananje faznih i neutralnih vodova u razvodnim kutijama rasvete/utičnica.

• Brze dorade i proširenja instalacija uz minimalan utrošak vremena i prostora.

• Uredna konsolidacija tri grane uz pouzdan, stabilan opružni kontakt.

Napomena za ugradnju: koristiti samo sa punim (solid) provodnicima navedenog preseka; za licnaste (fine-stranded) vodiče birati WAGO serije sa polugom ili primeniti ferule prema preporuci proizvođača. Uvek isključi napon i poštuj lokalne propise pre rada.
