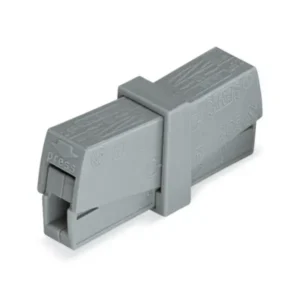

224-201 – WAGO servisni konektor

WA-224-201 – WAGO service konektor (Serija 224) je namenski 2-polni priključni konektor za rasvetu koji pojednostavljuje spajanje instalacije sa svetiljkom – brzo, čisto i bez šrafljenja. Ova izvedba ima tastere (push-button) s obe strane radi lake manipulacije u skučenim rozetama:

• Strana svetiljke: prima sve tipove provodnika (solid/stranded/fine-stranded).

• Instalaciona strana: za pune (solid) provodnike instalacije.

Konektor pokriva preseke 0,5–2,5 mm² (AWG 20–16), uz preporučeno skidanje izolacije 9–11 mm. Nazivne vrednosti su 400 V / 24 A, a tip ožičenja je bočni ulaz (side-entry), što olakšava uredno vođenje vodova u rozeti. Kompaktan je i lagan (približno 8 × 15,5 × 42 mm, ~5 g), pa se lako uklapa i iza plitkih svetiljki.

Zašto WA-224-201?

Povezivanje svetiljke često podrazumeva kombinovanje licnastih kablova na strani svetiljke sa čvrstom (solid) kućnom instalacijom. WA-224-201 upravo to rešava: tasterom oslobodiš stezanje, ubaciš vodič i pustiš – spoj je gotov i pouzdan. Time se izbegavaju labavi kontakti i vreme potrošeno na klasične šrafne klemne.

Tehnički naglasci

• 2-polni “lighting/service” konektor, Serija 224.

• Opseg preseka: 0,5–2,5 mm² (AWG 20–16).

• Nazivno: 400 V / 24 A, impulsni napon 4 kV; T60 okolina.

• Skidanje izolacije: 9–11 mm; bočni ulaz.

• Dimenzije/masa (tipično): ~8 × 15,5 × 42 mm, ≈5 g; boja siva.

• Pakovanje: često 50 kom (zavisno od distributera).

Tipične primene

• Brz i siguran priključak svetiljki (plafonjere, visilice, LED paneli) na instalaciju.

• Zamene/servisi bez šrafnih klema; uredan rad u plitim rozetama i malim kućištima.

• Povezivanje uređaja sa licnastim kablom na solid instalaciju.

Napomena za ugradnju: uvek isključi napon; drži se navedenih preseka i 9–11 mm skidanja izolacije; proveri da je provodnik do graničnika i da je taster otpušten.
